Глубина заложения подземных газопроводов природного газа

Глубина прокладки газопровода и расстояние до сетей и зданий по СП

Требования к глубине прокладки газопровода и расстоянию до сетей и зданий приведены в разделе 5.2 СП 62.13330.2011 Газораспределительные системы. Актуализированная редакция СНиП 42-01-2002.

Согласно п.5.2.1 прокладку газопроводов следует осуществлять на глубине не менее 0,8 м до верха газопровода, футляра или балластирующего устройства, за исключением оговоренных случаев.

В тех местах, где не предусматривается движение транспорта и сельскохозяйственных машин, глубина прокладки стальных газопроводов должна быть не менее 0,6 м. При прокладке газопроводов на пахотных и орошаемых землях глубина заложения должна быть не менее 1,2 м до верха трубы.

На оползневых и подверженных эрозии участках прокладку газопроводов следует предусматривать на глубину не менее 0,5 м ниже зеркала скольжения и ниже границы прогнозируемого участка разрушения.

В соответствии с п.5.2.2 СП 62.13330.2011 расстояние по вертикали (в свету) между газопроводом (футляром) и подземными сетями инженерно-технического обеспечения и сооружениями в местах их пересечений рекомендуется принимать согласно приложению В СП 62.13330.2011.

Приложение В* (рекомендуемое).

Минимальные расстояния от подземных (наземных с обвалованием) газопроводов до зданий и сооружений

Минимальные расстояния по вертикали
(в свету), м,

Минимальные расстояния по горизонтали (в свету), м, при давлении в газопроводе, МПа, включительно

св. 0,6 до 1,2 включ. (природный газ), свыше 0,6 до 1,6 включ. (СУГ)

1 Водопровод, напорная канализация

2 Самотечная бытовая канализация (водосток, дренаж, дождевая)

от наружной стенки канала, тоннеля

от оболочки бесканальной прокладки

4 Газопроводы давлением газа до 1,2 МПа включ. (природный газ);

при совместной прокладке в одной траншее

при параллельной прокладке

5 Силовые кабели напряжением до 35 кВ; 110-220 кВ

8 Нефтепродуктопроводы на территории поселений:

для стальных газопроводов

для полиэтиленовых газопроводов

9 Фундаменты зданий и сооружений

10 Здания и сооружения без фундамента

За пределами охранной зоны газопровода и из условия безопасного производства работ при строительстве и эксплуатации газопровода

11 Фундаменты ограждений, эстакад, отдельно стоящих опор, в том числе контактной сети и связи железных дорог

12 Железные дороги общей сети и внешних подъездных железнодорожных путей предприятий от откоса подошвы насыпи или верха выемки (крайний рельс на нулевых отметках):

По настоящему своду правил в зависимости от способа производства работ

до межпоселковых газопроводов

до сетей газораспределения и в стесненных условиях межпоселковых газопроводов

13 Внутренние подъездные железнодорожные пути предприятий и трамвайные пути

По настоящему своду правил в зависимости от способа производства работ

14 Автомобильные дороги, магистральные улицы и дороги, улицы и дороги местного значения:

от края обочины, откоса насыпи и кювета

15 Фундаменты опор воздушных линий электропередачи напряжением

17 Элементы технологических систем АГЗС

19 Здания закрытых складов категорий А, Б (вне территории промышленных предприятий) до газопровода номинальным диаметром, мм:

То же, категорий В и Д до газопровода условным проходом, мм:

20 Бровка оросительного канала (при непросадочных грунтах)

В соответствии с настоящим сводом правил

Примечания
1 Вышеуказанные расстояния следует принимать от границ отведенных предприятиям территорий с учетом их развития; для отдельно стоящих зданий и сооружений — от ближайших выступающих их частей; для всех мостов — от подошвы конусов.
2 Знак «-» означает, что прокладка газопроводов в данных случаях запрещена.
3 При прокладке полиэтиленовых газопроводов вдоль трубопроводов, складов, резервуаров и т.д., содержащих агрессивные по отношению к полиэтилену вещества (среды), расстояния от них устанавливаются не менее 20 м.
4 Знак «*» означает, что полиэтиленовые газопроводы от места пересечения следует заключать в футляр, выходящий на 10 м в обе стороны.
5 Расстояния от газопроводов СУГ до зданий и сооружений, в том числе сетей инженерно-технического обеспечения, следует устанавливать как для природного газа.
6 При прокладке газопроводов категорий I-IV на расстоянии 15 м, а на участках с особыми условиями на расстоянии 50 м от зданий всех назначений рекомендуется предусматривать герметизацию подземных вводов и выпусков сетей инженерно-технического обеспечения.
7 Знак «**» означает, что глубина заложения газопровода на расстояниях 50 м от железных дорог общей сети и внешних подъездных железнодорожных путей предприятий от края откоса подошвы насыпи или верха выемки (крайнего рельса на нулевых отметках) рекомендуется принимать не менее 2,0 м в соответствии с 5.1.1.
8 Минимальные расстояния в свету по вертикали на пересечениях с магистральными трубопроводами (газопроводом, нефтепроводом и др.) рекомендуется принимать не менее 0,35 м.
При параллельной прокладке газопровод рекомендуется прокладывать за пределами охранной зоны магистральных газопроводов.

Примечание: СУГ — сжиженных углеводородных газов.

Источник

Глубина прокладки газопроводов

Требования нормативных документов по глубине укладки газопроводов

Требования к глубине прокладки газопроводов указаны в следующих документах:

Минимальная глубина прокладки газопроводов 0,8 метров установлена для следующих покрытий:

На участках без усовершенствованных дорожных покрытий — установлена глубина прокладки не менее 0,9 м от верха дорожного покрытия до верха трубы.

В местах, где не предусматривается движение транспорта, глубину заложения газопроводов допускается уменьшать до 0,6 метра.

При прокладке газовых трубопроводов под орошаемыми или пахотными землями, глубина должна быть не менее 1,2 метров от верхнего края трубы. Если поверхность земли имеет трещины, расколы, то требуется отдельный расчет в зависимости от глубины трещин.

При прокладке газопроводов под железнодорожными путями требуется отдельный расчет. Норматив глубины залегания газовых труб в этом случает находится в диапазоне от 1 до 2 метров.

Глубина траншеи для проведения газопровода

Глубина траншеи для проведения газопровода зависит от нескольких причин:

• материала изготовления самой трубы;
• типа грунта;
• наличия твердого дорожного покрытия;
• возможность движения транспорта над трубой;
• наличие защитного футляра.

СНиП 42-01-2002 «Газораспределительн­ые системы» разрешает прокладку газопровода на глубине от поверхности земли до верха трубы или футляра, в котором труба проходит, на глубине 0,8 м. К этой глубине необходимо добавить диаметр трубы. В результате мы получим что глубина траншеи для укладки газопровода диаметром 0,2 метра должна быть примерно 1 метр.

Приведем таблицу глубины траншеи для прокладки газопровода при различных диаметрах трубы:

• при диаметре трубы 100 мм глубина траншеи — 0,9 метра;
• при диаметре трубы 200 мм глубина траншеи — 1 метр;
• при диаметре трубы 400 мм глубина траншеи — 1,2 метра;
• при диаметре трубы 600 мм глубина траншеи — 1,4 метра;
• при диаметре трубы 1000 мм глубина траншеи — 1,8 метра.

Глубина прокладки полиэтиленовых газопроводов

Если используются пластиковые трубы для прокладки газопроводов, то действуют отдельные правила для обеспечения надежности и безопасности.

Губина залегания труб газопровода полиэтиленового с давлением 0,3 до 0,6 МПа — не менее 0,9 метра.

Губина залегания труб газопровода полиэтиленового с давлением 0,6 до 1,2 МПа — не менее 1 метра.

Заглубление газопроводов для различных грунтов

Норматив глубины прокладки газопроводов зависит от следующих параметров:

1. типа грунта;
2. пучинистости грунта,
3. глубины промерзания грунта,
4. наличия трещин и эрозии грунта.

Установлены следующие нормативы глубины проведения газопроводов:

• для грунта равномерной пучинистости 0,7 метра от глубины промерзания,
• для среднепучинистых грунтов не менее 0,9 метра от глубины промерзания,
• для грунтов с большой пучинистости менее 1 метра от глубины промерзания.

Как правильно определить глубину прокладки газопроводных труб

Для точного определения глубины на которую нужно углубить газопровод необходимо изучить всю нормативную документацию и выполнить исследования грунтов данной местности. Документы определяют и толщину слоя подушки из песка, и множество других нюансов.

Лучшим решением данной задачи будет обратится в специализированную организацию. Без рабочего проекта нельзя производить работы по прокладке газопроводов. Необходимо заказать проект и выполнять работы согласно проекта. Проектировщик несет юридическую ответственность за соответствие всем действующим строительным нормативам.

Наша статья носит исключительно информационный характер, мы рекомендуем обращаться для определения требований по глубине закладки газовых коммуникаций к специалистам.

Источник

Подземная прокладка газопроводов

Для подземной прокладки применяются стальные и полиэтиленовые газопроводы.

Глубина заложения подземных газопроводов, считая от поверхности грунта до верха трубы должна быть не менее 0,8 м. В местах, где не предусмотрено движение транспорта, допускается уменьшение глубины прокладки стальных газопроводов до 0,6 м.

Газопроводы укладываются непосредственно в грунт. Для этого землеройными машинами выкапывается траншея, дно которой выравнивается и на нем устраивается песчаная подушка толщиной 100 мм. Минимальная ширина траншеи должна быть на 300 мм больше наружного диаметра газопровода. Предварительно изолированный газопровод из стальных труб или газопровод из полиэтиленовых труб укладывается на подушку, а затем засыпается песком или мелким грунтом, не содержащим коррозионных соединений. При необходимости на поверхности грунта устраивается твердое покрытие (асфальт, бетон). Газопроводы желательно прокладывать с уклоном 0,002 с установкой в нижних точках конденсатосборников. Для осушенного газа их можно не устанавливать.

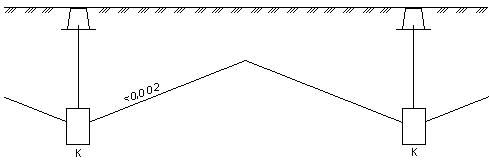

Рисунок 1.2.1. Продольный профиль трассы газопровода

Нормальная глубина заложения газопроводов h=1,0…1,5м. Это объясняется тем, что горизонт на глубине 0,8 м занят электрическими кабелями и кабелями связи. Минимальная ширина траншеи b_min = d_нар + 300 мм.

Вдоль трассы стальных подземных газопроводов должны предусматриваться опознавательные знаки, на которых указываются привязки газопровода к неподвижным сооружениям, глубина его заложения и номер телефона аварийно – диспетчерской службы.

Вдоль трассы газопровода из полиэтиленовых труб укладывается сигнальная лента желтого цвета шириной не менее 0,2 м с несмываемой надписью “Огнеопасно – газ “ на расстоянии 0,2 м от верха образующей газопровода.

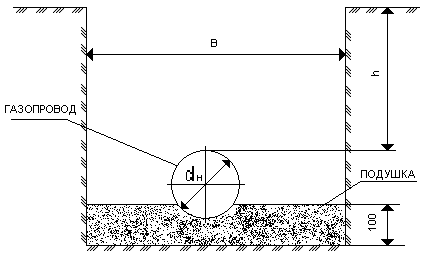

Рисунок 1.2.2. Поперечный разрез газопровода в траншее

Размещение наружных газопроводов по отношению к зданиям, сооружениям и параллельным соседним инженерным сетям следует производить в соответствии с требованиями СНиП 2.07.01 – 89*

“ Градостроительство. Планировка и застройка городских и сельских поселений”, а на территории промышленных предприятий – СНиП II – 89 – 80* “ Генеральные планы промышленных предприятий”.

Расстояния от газопроводов до зданий, сооружений и других коммуникаций зависит от вида сооружения и давления газа в газопроводах. Например, расстояние по горизонтали от фундамента здания до газопровода:

— низкого давления – не менее 2 м,

— среднего давления – не менее 4 м,

— высокого давления второй категории – не менее 7 м,

— высокого давления первой категории – не менее 10 м.

Допускается укладка двух и более газопроводов в одной траншее на одном или разных уровнях. При этом расстояние между газопроводами в свету должно быть достаточным для их монтажа и ремонта.

Расстояние по вертикали между подземными газопроводами всех давлений и другими подземными коммуникациями (водопровод, канализация, теплосеть) должно составлять не менее 0,2 м, а между газопроводами и кабелями — не менее 0,5 м.

В местах пересечения газопроводов с подземными коллекторами и каналами, при прокладке под железными и автомобильными дорогами, трамвайными путями газопроводы заключаются в футляры.

Прокладка газопроводов в тоннелях, коллекторах и каналах не допускается.
