Контейнер-цистерна для сжиженного природного газа (СПГ)
Контейнер-цистерна (КЦ) предназначен для приема, хранения, выдачи и транспортировки сжиженного природного газа (СПГ) железнодорожным, морским, речным и автомобильным транспортом, обеспечивая полную сохранность и кондиционность продукта. Конструкция контейнера-цистерны позволяет многократно использовать его при различных погодных условиях. Контейнер-цистерна изготовлен в исполнении У, категории 1 по ГОСТ 15150.
Возможно изготовление контейнер-цистерн от 20 до 40 футов.
Технические характеристики
| Продукт (рабочая среда) | сжиженный природный газ (СПГ) |
| Масса транспортируемого продукта, т | 15,53 |
| Вместимость, л | 35 360 |
| Обозначение типоразмера по ИСО 668:1995 | 1АА |
| Максимально допустимое рабочее давление, МПа | 0,6 |
| Расчетное давление, МПа | 0,76 |
| Суточные потери от испарения при стационарном хранении, приведенные к температуре 306К (33°С) и давлению 0,1 МПа (760 мм рт. ст.), % в сутки не более | 0,54 |
| Контрольное время удержания (время между установлением первоначального состояния наполнения и повышением давления в результате притока тепла до давления открытия предохранительных клапанов), (при давлении 0,15 МПа абс. и температуре минус 156°С), суток не менее | 30 |
| Вид теплоизоляции | волокнисто-вакуумная |
| Температурный диапазон эксплуатации, °С | от минус 40 до плюс 50 |
| Минимальная расчетная температура стенки сосуда, °С: | |
| при эксплуатации минус | 156 |
| при испытании минус | 196 |
| Способ налива и слива | нижний, наддув испарителем |
| Управление рабочими операциями | ручное |
| Темп слива | 2200 кг/час |
| Способ замера уровня | местный, по перепаду давления |
| Материал сосуда | коррозионностойкая сталь 12Х18Н10Т ГОСТ 5632 |
| Материал оболочки | низколегированная сталь 09Г2С-12 ГОСТ 5520 |
| Материал трубопроводов и арматуры | коррозионностойкая сталь 12Х18Н10Т ГОСТ 5632 |
| Материал испарителя | сплав алюминиевый Амц ГОСТ 4784 |
| Подъем, крепление КЦ | с помощью угловых фитингов |
| Максимальная масса брутто, т | 30,48 |
| Масса тары, т | 15,2 |
| Допустимая нагрузка при штабелировании при 1,8g, кг | 192 000 |
| Срок службы, лет | 20 |
Источник
Контейнер цистерна сжиженный природный газ
40-футовый контейнер-цистерна СПГ используется для перевозки сжиженного природного газа и подходит для международных автомобильных дорог, международных железных дорог и международных водных путей.

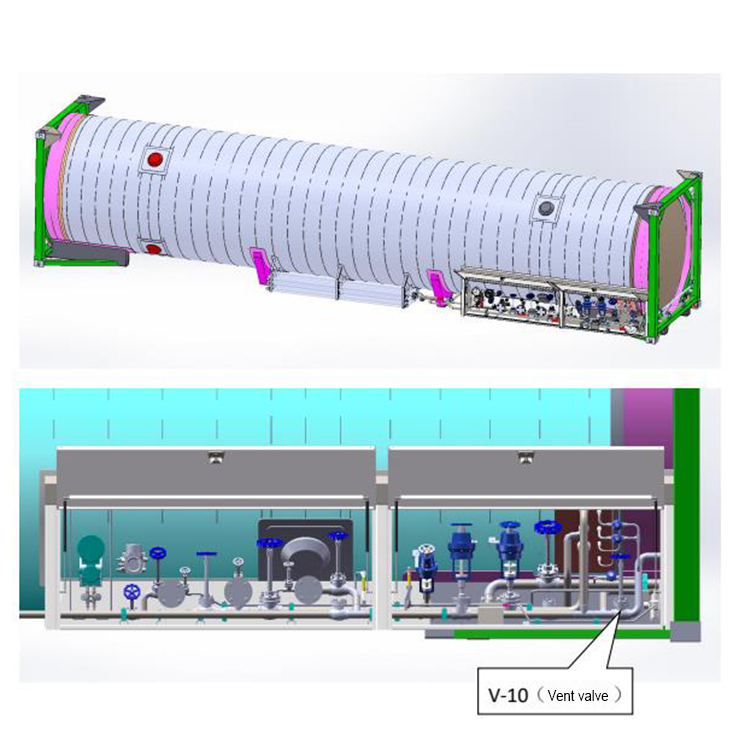

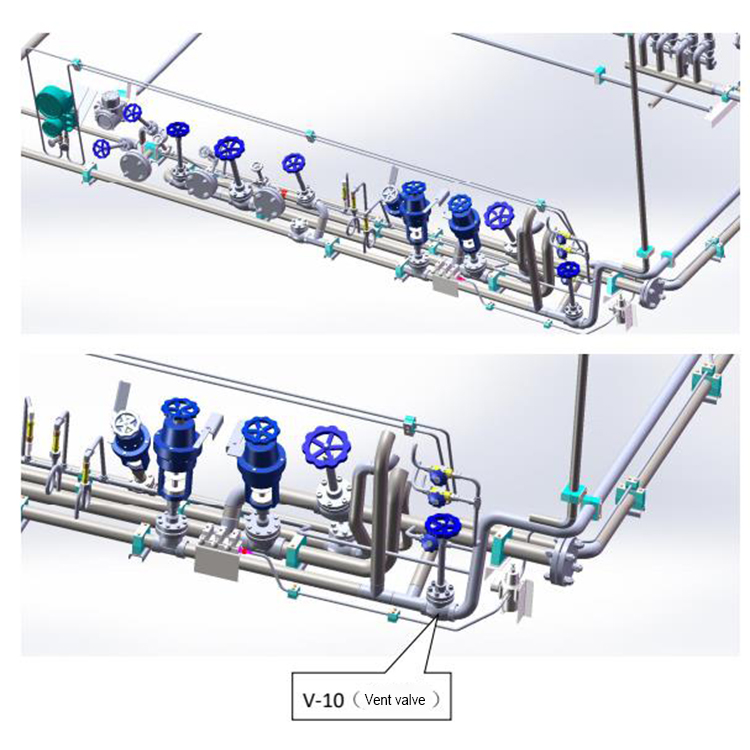

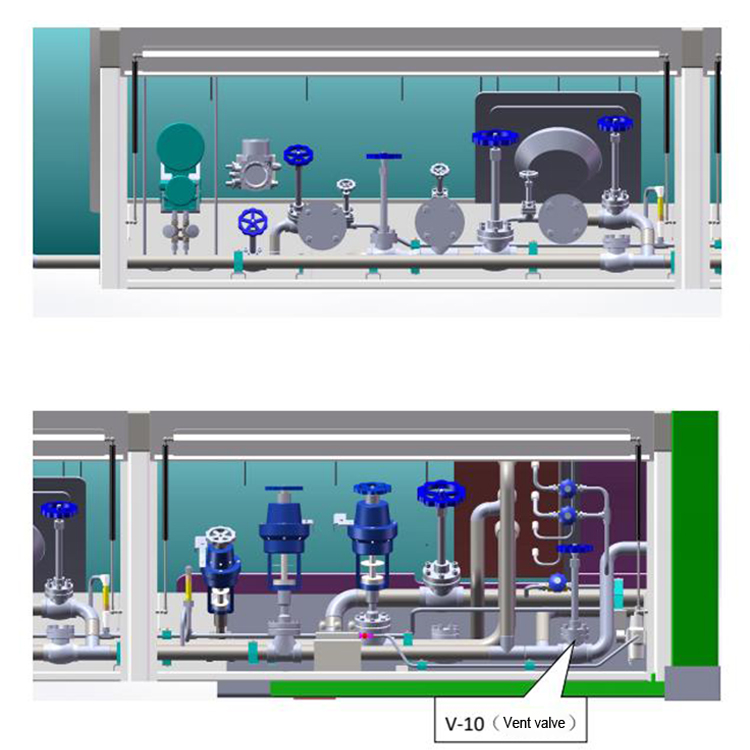

40-футовый контейнер-цистерна для СПГ (ASME) в основном состоит из рамы, корпуса резервуара, блока управления, внешней системы трубопроводов, маркировочной краски и других аксессуаров.
Образец 40-футового контейнера-цистерны для СПГ проверяется и тестируется в соответствии с соответствующими стандартами, чтобы гарантировать, что надзорный орган утверждает окончательный дизайн и гарантирует, что конструкция и качество контейнера-цистерны являются безопасными и надежными.
| Средний | LNG, UN1972 |
| Геометрический объем | 45m3 |
| Полная скорость | 90 % |
| Эффективный объем | 40,5 м3 |
| самоуважение | |
| Максимально допустимое заполнение Количество | 19t3/7 |
| Номинальная масса | 341 |
| Максимально допустимое рабочее давление | 0,8 МПа (ASME) |
| Установленное давление предохранительного клапана | 0,8 МПа (ASME) |
| Минимальная расчетная температура металла внутреннего сосуда | -196°C |
| Рабочая температура оболочки | от -40°C до 50°C |
| Тип контейнера | 1AA |
| Срок службы межслойной вакуумной конструкции | 5 лет |
| Жизнь дизайна | 20 лет |
| Внешние размеры | 12192мм*2438мм*2591мм |
