5.4 Промысловая подготовка газа
Задачами промысловой подготовки газа являются его очистка от мехпримесей, тяжелых углеводородов, паров воды, сероводорода и углекислого газа.
Природный газ, поступающий из скважин, содержит в виде примесей твердые частицы (песок, окалина), конденсат тяжелых углеводородов, пары воды, а в ряде случаев сероводород и углекислый газ. Присутствие в газе твердых частиц приводит к абразивному износу труб, арматуры и деталей компрессорного оборудования, засорению контрольно-измерительных приборов.
Конденсат тяжелых углеводородов оседает в пониженных точках газопроводов, уменьшая их проходное сечение.
Наличие водяных паров в газе приводит к коррозии трубопроводов и оборудования, а также к образованию в трубопроводах гидратов — снегоподобного вещества, способного полностью перекрыть сечение труб.
Сероводород является вредной примесью. При его содержании большем, чем 0.01 мг в 1 л воздуха рабочей зоны, он ядовит. А в присутствии влаги сероводород способен образовывать растворы сернистой и серной кислот, резко увеличивающих скорость коррозии труб, арматуры и оборудования.
Углекислый газ вреден тем, что снижает теплоту сгорания газа, а также приводит к коррозии оборудования.
5.4.1 Очистка газа от механических примесей
Для очистки природного газа от мехпримесей используются аппараты 2-х типов:
- работающие по принципу «мокрого» улавливания пыли (масляные пылеуловители);
- работающие по принципу «сухого» отделения пыли (циклонные пылеуловители);
На рисунке 5.12 представлена конструкция вертикального масляного пылеуловителя. Это вертикальный цилиндрический сосуд со сферическими днищами. Пылеуловитель состоит из трех секций:
- промывочной А (от нижнего днища до перегородки 5), в которой все время поддерживается постоянный уровень масла;
- осадительной Б ( от перегородки 5 до перегородки 6), где газ освобождается от крупных частиц масла;
- отбойной (скрубберной) секции В (от перегородки 6 до верхнего днища), где происходит окончательная очистка газа от захваченных частиц масла.
Рисунок 5.12 — Вертикальный масляный пылеуловитель 1 — трубка для слива загрязненного масла; 2 — трубка для долива свежего масла; 3 — указатель уровня; 4 — контактные трубки; 5,6 — перегородки; 7 — патрубок для вывода газа; 8 — скруббер; 9 — козырек; 10 — патрубок для ввода газа; 11 — дренажные трубки; 12 — люк для удаления шлама Пылеуловитель работает следующим образом. Очищаемый газ входит в аппарат через патрубок 10. Натекая на козырек 9, он меняет направление своего движения. Крупные же частицы мехпримесей, пыли и жидкости по инерции продолжают двигаться горизонтально. При ударе о козырек их скорость гасится, и под действием силы тяжести они выпадают в масло. Далее газ направляется в контактные трубки 4, нижний конец которых расположен в 20. 50 мм над поверхностью масла. При этом газ увлекает за собой масло в контактные трубки, где оно обволакивает взвешенные частицы пыли. В осадительной секции скорость газа резко снижается. Выпадающие при этом крупные частицы пыли и жидкости по дренажным трубкам 11 стекают вниз. Наиболее легкие частицы из осадительной секции увлекаются газовым потоком в верхнюю скрубберную секцию В. Ее основной элемент — скруббер, состоящий из нескольких рядов перегородок 8, расположенных в шахматном порядке. Проходя через лабиринт перегородок, газ многократно меняет направление движения, а частицы масла по инерции ударяются о перегородки, и стекают сначала на дно скрубберной секции, а затем по дренажным трубкам 11 в нижнюю часть пылеуловителя. Очищенный газ выходит из аппарата через газоотводящий патрубок 7. Осевший на дно пылеуловителя шлам периодически (раз в 2 . 3 месяца) удаляют через люк 12. Загрязненное масло через трубку 1 сливают в отстойник. Взамен загрязненного в пылеуловитель по трубе 2 доливается очищенное масло. Контроль за его уровнем ведется по шкале указателя уровня 3. Наряду с «мокрым» для очистки газов от твердой и жидкой взвеси применяют и «сухое» пылеулавливание. Наибольшее распространение получили циклонные пылеуловители. Схема, поясняющая работу циклонного пылеуловителя, приведена на рисунке 5.13. Газ входит в аппарат через патрубок 2 и попадает в батарею циклонов 3. Под действием центробежной силы твердые и жидкие частицы отбрасываются к периферии, затормаживаются о стенку циклона и выпадают в нижнюю часть аппарата, откуда выводятся через патрубок 6. А очищенный газ, изменяя направление движения, попадает в верхнюю часть аппарата, откуда выводится через патрубок 7. В товарном газе содержание мехпримесей не должно превышать 0.05 мг/м 3 .
Рисунок 5.13 — Циклонный пылеуловитель 1 — корпус; 2 — патрубок для ввода газа; 3 — циклон; 4, 5 — перегородки; 6 — патрубок для удаления шлама; 7 — патрубок для вывода газа; 8 — винтовые лопасти
Источник
Очистка газа от механических примесей
К механическим примесям относятся частицы породы, выносимые газовым потоком из скважины, строительный шлак, оставшийся после окончания строительства промысловых газосборных сетей и магистральных трубопроводов, продукты коррозии и эрозии внутренних поверхностей и жидкие включения конденсата и воды.
Согласно техническим требованиям на природные и нефтяные газы содержание жидкой взвеси в транспортируемом газе не должно превышать 25—50 г. на 1000 м3 газа. Еще более жесткие требования необходимо предъявлять к содержанию твердой взвеси (не более 0,05мг/м3), которая способствует эрозионному износу технологического оборудования газопроводов. Так, при содержании 5—7 мг/м3 твердой взвеси к.п.д. трубопроводов уменьшается на 3—5% в течение двух месяцев эксплуатации, а при запыленности более чем 30мг/м3 трубопровод выходит из строя через несколько часов из-за полного эрозионно-ударного износа.
По принципу работы аппараты для очистки газа от механических примесей подразделяются на:
работающие по принципу «сухого» отделения пыли. В таких аппаратах отделение пыли происходит в основном с использованием сил гравитации и инерции. К ним относятся циклонные пылеуловители, гравитационные сепараторы, различные фильтры;
работающие по принципу «мокрого» улавливания пыли. В этом случае удаляемая из газа взвесь смачивается промывочной жидкостью, которая отделяется от газового потока, выводится из аппарата для регенерации и очистки и затем возвращается в аппарат. К ним относятся масляные пылеуловители, шаровые скрубберы и т.д.;
использующие принцип электроосаждения. Данные аппараты почти не применяются для очистки природного газа.
Наиболее широко используются аппараты «мокрого» и «сухого» пылеулавливания. Очистка газа по пути следования его от месторождения до потребителя производится в несколько ступеней. Для ограничения выноса из месторождения породы призабойную зону оборудуют фильтром.
Вторую ступень очистки газ проходит на промысле в наземных сепараторах, в которых сепарируется жидкость (вода и конденсат) и газ очищается от частиц породы и пыли. Промысловые очистные аппараты работают, используя свойства выпадения взвеси под действием силы тяжести при уменьшении скорости потока газа или используя действие центробежных сил при специальной закрутке потока. Поэтому промысловые аппараты очистки делятся на гравитационные и циклонные. Гравитационные аппараты бывают вертикальные и горизонтальные. Вертикальные гравитационные аппараты рекомендуются для сепарации газов, содержащих твердые частицы и тяжелые смолистые фракции, так как они имеют лучшие условия очистки и дренажа.
Вертикальные сепараторы изготовляют диаметром 400—1650мм, горизонтальные — диаметром 400—1500мм при максимальном давлении 16 МПа. При оптимальной скорости эффективность сепарации составляет до 80%.

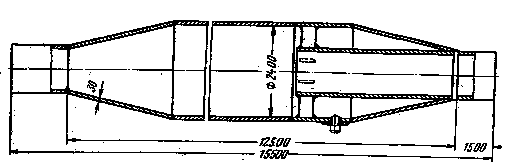

Третья ступень очистки газа происходит на линейной части газопровода и компрессорных станциях. На линейной части устанавливают конденсатосборники, так как в результате несовершенной сепарации на промысле газ всегда имеет жидкую фазу. Наибольшее распространение получили конденсатосборники типа «расширительная камера» (см. рис.). Принцип их работы основан на выпадении из потока газа капелек жидкости под действием силы тяжести из-за снижения скорости газа при увеличении диаметра трубопровода. Существенным недостатком при эксплуатации газопроводов с системой «расширительных камер» являются затруднения, связанные с пропуском устройств для очистки внутренней полости трубопровода.
Рис. Конденсатосборник типа «расширительная камера».
Вертикальный масляный пылеуловитель представляет собой вертикальный стальной цилиндр со сферическим днищем, рассчитанным на рабочее давление в газопроводе. Диаметр пылеуловителя 1080—2400 мм. Внутри пылеуловителя находятся устройства, обеспечивающие контактирование масла с газом и отделение частиц масла от газа при выходе его из аппарата. Пропускная способность масляного пылеуловителя может быть рассчитана по формуле
,
где Q — максимальная пропускная способность при стандартных условиях, м3/сут; D — внутренний диаметр пылеуловителя, м; p — давление газа, МПа; рж и рг— плотность смачивающей жидкости и газа при рабочих условиях, кг/м3, Т — температура газа, К.
Чтобы обеспечить нормальную работу пылеуловителей, необходимо поддерживать постоянный уровень масла. Пропускная способность вертикальных масляных пылеуловителей при заданном давлении ограничивается скоростью потока газа в контактных трубках, которая не должна превосходить 1—3 м/с.
Преимущество вертикального масляного пылеуловителя по сравнению с горизонтальным пылеуловителем заключается в высокой степени очистки (общий коэффициент очистки достигает 97—98%). Недостатками его являются большая металлоемкость, наличие жидкости и ее унос (допускается не более 25 г. на 1000 м3 газа), большое гидравлическое сопротивление (0,35—0,5 кгс/см2), чувствительность к изменениям уровня жидкости. В горизонтальном пылеуловителе используется барботажный способ промывки газа вместо промывки в контактных трубках. Поток газа, поступающего в аппарат через два симметричных патрубка, меняет направление на 90° перед отбойным козырьком. Далее газ поступает в регистры с щелевидными отверстиями для равномерного распределения под горизонтальным стальным листом с перфорацией, который делит пылеуловитель на две части.
Циклонный пылеуловитель представляет собой аппарат цилиндрической формы с встроенными в него циклонами. Газ поступает через боковой верхний входной патрубок в распределитель, к которому приварены звездообразно расположенные циклоны, закрепленные неподвижно на нижней решетке. Отсепарированная жидкость и твердые частицы по дренажному конусу циклона попадают в грязевик.
