1 Аналитический обзор
Горизонтальный кожухотрубный подогреватель предназначен для подогрева бутана топочным газом.
2 Основная часть
2.1 Устройство аппарата
Подогреватель представляет собой совокупность сборочных единиц: корпуса, левой и правой крышки.
Корпус состоит из сварной цилиндрической обечайки, внутри которой размещается пучок труб. Трубы закрепляются в трубных решетках, привариваемых к торцам обечайки. Корпус снабжен двумя штуцерами для ввода в межтрубное пространство аппарата и вывода из него теплоносителя (бутана). Подогреватель устанавливается в горизонтальном положении на двух опорах, скрепленных с обечайкой.
Конструкции левой и правой крышек одинаковы. Каждая из них имеет обечайку, к торцам которой крепятся фланец и плоское отбортованное днище. Днища снабжены центральными штуцерами для подвода в подогреватель и отвода из него топочного газа.
2.2 Принцип действия аппарата
Бутан непрерывно поступает в подогреватель через штуцер в корпусе и, обтекая размещенные в нем трубы, в нагретом виде удаляется из аппарата через другой штуцер в корпусе. Нагрев бутана осуществляется за счет поступления тепла от труб, по которым пропускается топочный газ. Топочный газ подводится в аппарат через штуцер в левой крышке и отводится из него через штуцер в правой крышке.
2.3 Техническая характеристика
1. Поверхность теплообмена F=77 м 2
2. Давление бутана в межтрубном пространстве рт=0,8 Мпа
3. Давление топочного газа в трубном пространстве рж=0,2 Мпа
- Температура бутана в межтрубном пространстве tт=20-120 0 С
- Температура воды в трубном пространстве tм=200-60 0 С
- Внутренний диаметр кожуха Dв=800 мм
- Наружный диаметр труб dн=25 мм
- Длина труб l=2000 мм
- Количество труб n=469шт
- Размещение труб по вершинам равносторонних треугольников
- Условный проход штуцеров для бутана dy1=150 мм
- Условный проход штуцеров для топочного газа dy2=200 мм
2.4 Дополнительные указания
2.5 Выбор конструктивных элементов кожухотрубного холодильника
Конструкционные материалы, рекомендуемые для химической аппаратуры Выбор материала сделан на основании информации о среде в аппарате, температуре и давлении внутри аппарата. Металлические материалы
| Марка стали и ГОСТ | Полуфабрикаты | Давление среды, МПа | Температура среды, о С | Назначение | |
| ВСт3кп2 ГОСТ.380-71 | Листы | 1,6 | от +10 до +200 | Обечайки, днища, фланцы, трубные решетки и другие детали химических аппаратов, работающих с неагрессивными средами. | |
| ВСт3кп2 ГОСТ 380-71 | Трубы | 1,6 | от +10 до +200 | Штуцеры, обечайки люков, трубопроводы и другие детали химических аппаратов, работающих с неагрессивными средами. | |
| Неметаллические материалы | |||||
| Фторопласт-4 ГОСТ 481-71 | Листы | 40 | От -250 до +250 | Прокладки для аппаратов, работающих с любыми агрессивными средами любой концентрации. | |

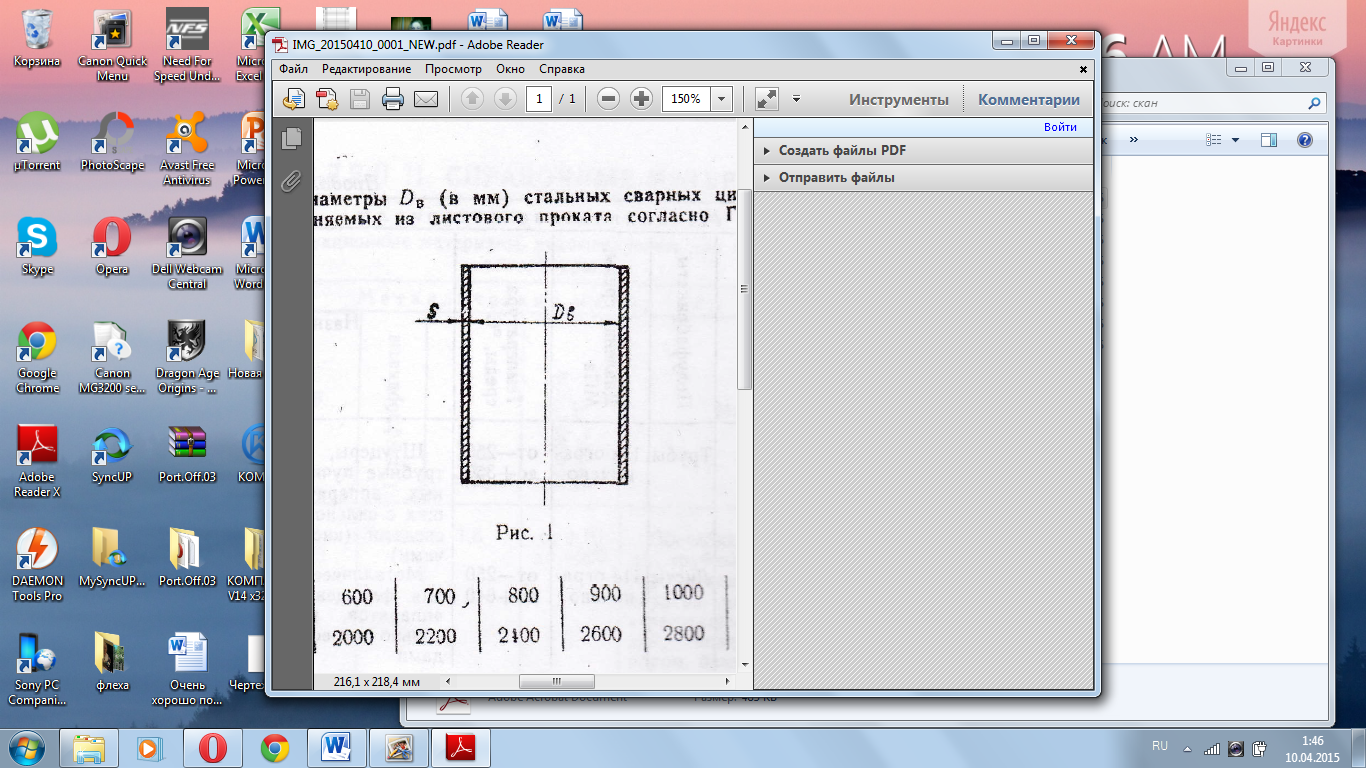

Толщины цилиндрических вальцованных обечаек для аппаратов, работающих под избыточным давлением согласно ОСТ 26-426-79, ОСТ 26-427-79 и ОСТ 26-428-79 Выбор толщин стенок сделан на основании информации о внутреннем диаметре корпуса и давлении в трубном и межтрубном пространствах.
| Внутренний диаметр обечайки Dв, мм | Давление в аппарате p, МПа | Толщина стенки обечайки s, мм |
| 800 800 | 0,3 1,0 | 8 10 |
Конструкция и размеры (в мм) плоских стальных отбортованных днищ для аппаратов, работающих под наливом согласно ГОСТ 12623-78 Выбор конструкционных размеров сделан на основании информации о внутреннем диаметре корпуса.
| Dв | r | sд | h |
| 800 | 30 | 4 | 30 |
Конструкция и размеры плоских стальных приварных фланцев с соединительным выступом для обечаек аппаратов, работающих под давлением до 1,6 МПа (16 кг/см 2 ) согласно ОСТ 26-426-79 Выбор конструкционных размеров сделан на основании информации о внутреннем диаметре корпуса и давлении в трубном пространстве.
| Dв,мм | p,МПа | Dф,мм | Dб,мм | D1,мм | D2,мм | h, мм | d,мм | n,шт | Диаметр болтов или шпилек |
| 800 | 0.3 | 920 | 880 | 842 | 816 | 25 | 23 | 28 | М20 |
Конструкция и размеры неметаллических прокладок для фланцевых соединений аппаратов, работающих под давлением до 6,3 МПа согласно ОСТ 26-430-79 Выбор конструкционных размеров сделан на основании информации о внутреннем диаметре корпуса и давлении в трубном пространстве.
| D, мм | p, МПа | Размеры, мм | |
| Dп | dп | ||
| 800 | 0,3 | 841 | 816 |
Рекомендуемый сортамент стальных труб, работающих под давлением до 2,5 МПа (25 кг/см 2 ) согласно ГОСТ 8734-75 и ГОСТ 12821-80 Выбор конструкционных размеров сделан на основании информации об условном проходе штуцеров.
| Условный проход dy,мм | Наружный диаметр dн, мм | Толщина стенки s,мм |
| 150 | 159 | 6,5 |
| 200 | 219 | 8,5 |
Конструкция и размеры плоских стальных приварных фланцев для труб, работающих под давлением до 2,5 МПа (2,5 кг/см 2 ) согласно ГОСТ 12820-80
Выбор конструкционных размеров сделан на основании информации об условном проходе штуцеров и давлении в трубном и межтрубном пространствах.
| Условный проход трубы dy,мм | p, МПа | Dф, мм | Dб, мм | D1, мм | D2, мм | h, мм | h1, мм | d, мм | n, шт. | Диаметр болтов или шпилек |
| 150 | 1,0 | 280 | 240 | 212 | 159 | 24 | 3 | 22 | 8 | М20 |
| 200 | 0,3 | 315 | 280 | 258 | 219 | 18 | 3 | 18 | 8 | М16 |
Длины фланцевых штуцеров согласно ОСТ 26-1404-76-ОСТ 26-1410-76 Выбор конструкционных размеров сделан на основании информации об условном проходе штуцеров
| Условный проход dy,мм | Длина l (в мм) при давлении (в МПа) |
| 150 | 185 |
| 200 | 160 |
Конструкция и размеры трубных решеток теплообменных аппаратов Выбор конструкционных размеров сделан на основании информации о внутреннем диаметре корпуса, а также на основании данных из технической характеристики.
| Внутренний диаметр кожуха, мм | Количество труб в решетке, шт | Количество труб на диаметре решетки, шт |
| 800 | 469 | 25 |
Конструкция и размеры нижней (седловой) опоры горизонтальных аппаратов согласно ОСТ 26-1265-75 Рекомендуемый диаметр фундаментных болтов Выбор диаметра фундаментальных болтов сделан на основании информации о внутреннем диаметре корпуса
| Внутренний диаметр корпуса аппарата, мм | Диаметр отверстий под фундаментные болты, мм | Диаметр фундаментных болтов |
| 400-1000 | 35 | М 30 |
