5.3 Системы промыслового сбора природного газа
- по степени централизации технологических объектов подготовки газа;
- по конфигурации трубопроводных коммуникаций;
- по рабочему давлению.
По степени централизации технологических объектов подготовки газа различают индивидуальные, групповые и централизованные системы сбора. При индивидуальной системе сбора (Рисунок 5.10 а) каждая скважина имеет свой комплекс сооружений для подготовки газа (УПГ), после которого газ поступает в сборный коллектор и далее на центральный сборный пункт (ЦСП). Данная система применяется в начальный период разработки месторождения, а также на промыслах с большим удалением скважин друг от друга. Недостатками индивидуальной системы являются:
- рассредоточенность оборудования и аппаратов по всему промыслу, а, следовательно, сложности организации постоянного и высококвалифицированного обслуживания, автоматизации и контроля за работой этих объектов;
- увеличение суммарных потерь газа по промыслу за счет наличия большого числа технологических объектов и т.д.

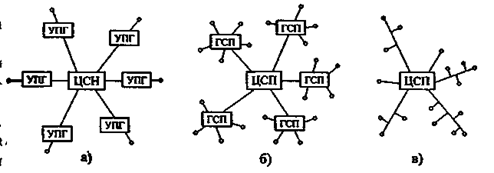

Рисунок 5.10 — Системы сбора газа на промыслах а) — индивидуальная; б) — групповая; в) — централизованная
VIII — установка подготовки газа; гсп — групповой сборный пункт; цсп — централизованный сборный пункт
При групповой системе сбора (Рисунок 5.10 б) весь комплекс по подготовке газа сосредоточен на групповом сборном пункте (ГСП), обслуживающем несколько близко расположенных скважин (до 16 и более). Групповые сборные пункты подключаются к промысловому сборному коллектору, по которому газ поступает на центральный сборный пункт и далее потребителю. Групповые системы сбора получили широкое распространение, так как их внедрение позволяет увеличить мощность и коэффициент загрузки технологических аппаратов, уменьшить число объектов контроля, обслуживания и автоматизации, а в итоге — снизить затраты на обустройство месторождения. При централизованной системе сбора (Рисунок 5.10 в) газ от всех скважин по индивидуальным линиям или сборному коллектору поступает к единому центральному сборному пункту, где осуществляется весь комплекс технологических процессов подготовки газа и откуда он направляется потребителям. Применение централизованных систем сбора позволяет осуществить еще большую концентрацию технологического оборудования, за счет применения более высокопроизводительных аппаратов уменьшить металлозатраты и капитальные вложения в подготовку газа. В каждом конкретном случае выбор системы сбора газа обосновывается технико-экономическим расчетом. По конфигурации трубопроводных коммуникаций различают бесколлекторные и коллекторные газосборные системы. При бесколлекторной системе сбора газ (подготовленный или нет) поступает на ЦПС со скважин по индивидуальным линиям. В коллекторных газосборных системах отдельные скважины подключаются к коллекторам, а уже по ним газ поступает на ЦСП. Различают линейные, лучевые и кольцевые коллекторные газосборные системы (Рисунок 5.11). Рисунок 5.11 —Формы коллекторной газосборной сети Подключение скважин: а) — индивидуальное; б) — групповое Линейная газосборная сеть состоит из одного коллектора и применяется при разработке вытянутых в плане месторождений небольшим числом (2 . 3) рядов скважин. Лучевая газосборная сеть состоит из нескольких коллекторов, сходящихся в одной точке в виде лучей Кольцевая газосборная сеть представляет собой замкнутый коллектор, огибающий большую часть месторождения и имеющий перемычки. Кольцевая форма сети позволяет обеспечить бесперебойную подачу газа потребителям в случае выхода из строя одного из участков коллектора.
Источник
Системы промыслового сбора природного газа
По степени централизации технологических объектов подготовки газ а различают индивидуальные, групповые и централизованные системы сбора.
Рис. 17.9. Принципиальная схема установки комплексной подготовки нефти:
1, 9, 11, 12 — насосы; 2,5 — теплообменники; 3 — отстойник; 4 — электродегидратор;
6 — стабилизационная колонна; 7 — конденсатор-холодильник; 8 — емкость орошения; 10 — печь
I — холодная «сырая» нефть; II — подогретая «сырая» нефть; III — дренажная вода;
IV — частично обезвоженная нефть; V — пресная вода; VI — обезвоженная и
обессоленная нефть; VII — пары легких углеводородов; VIII — несконденсировавшиеся
пары; IX — широкая фракция (сконденсировавшиеся пары); X — стабильная нефть
При индивидуальной системе сбора (рис. 17.10 а) каждая скважина имеет свой комплекс сооружений для подготовки газа (УПГ), после которого газ поступает в сборный коллектор и далее на центральный сборный пункт (ЦСП). Данная система применяется в начальный период разработки месторождения, а также на промыслах с большим удалением скважин друг от друга. Недостатками индивидуальной системы являются: 1) рассредоточенность оборудования и аппаратов по всему промыслу, а, следовательно, сложности организации постоянного и высококвалифицированного обслуживания, автоматизации и контроля за работой этих объектов; 2) увеличение суммарных потерь газа по промыслу за счет наличия большого числа технологических объектов и т.д.
При групповой системе сбора (рис. 17.10 б) весь комплекс по подготовке газа сосредоточен на групповом сборном пункте (ГСП), обслуживающем несколько близко расположенных скважин (до 16 и более). Групповые сборные пункты подключаются к промысловому сборному коллектору, по которому газ поступает на центральный сборный пункт и далее потребителю.
Групповые системы сбора получили широкое распространение, так как их внедрение позволяет увеличить мощность и коэффициент загрузки технологических аппаратов, уменьшить число объектов контроля, обслуживания и автоматизации, а в итоге -снизить затраты на обустройство месторождения.
При централизованной системе сбора (рис. 17.10 в) газ от всех скважин по индивидуальным линиям или сборному коллектору поступает к единому центральному сборному пункту, где осуществляется весь комплекс технологических процессов подготовки газа и откуда он направляется потребителям.
Применение централизованных систем сбора позволяет осуществить еще большую концентрацию технологического оборудования, за счет применения более высокопроизводительных аппаратов уменьшить металлозатраты и капитальные вложения в подготовку газа.
В каждом конкретном случае выбор системы сбора газа обосновывается технико-экономическим расчетом.
По конфигурации трубопроводных коммуникацийразличают бесколлекторные и коллекторные газосборные системы. При бесколлекторной системе сборагаз (подготовленный или нет) поступает на ЦПС со скважин по индивидуальным линиям. В коллекторных газосборных системах отдельные скважины подключаются к коллекторам, а уже по ним газ поступает на ЦСП.

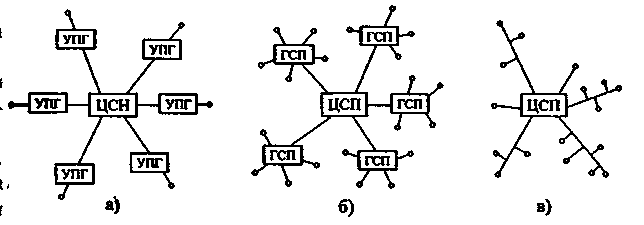

Рис. 17.10.Системы сбора газа на промыслах:
а) — индивидуальная; б) — групповая; в) — централизованная,
VIII- установка подготовки газа; ГСП- групповой сборный пункт; ЦСП-
централизованный сборный пункт
Рис. 17.11.Формы коллекторной газосборной сети:
Подключение скважин: а)- индивидуальное; б)- групповое
Различают линейные, лучевые и кольцевые коллекторные газосборные системы (рис. 17.11).
Линейная газосборная сеть состоит из одного коллектора и применяется при разработке вытянутых в плане месторождений небольшим числом (2. 3) рядов скважин. Лучевая газосборная сеть состоит из нескольких коллекторов, сходящихся в одной точке в виде лучей Кольцевая газосборная сеть представляет собой замкнутый коллектор, огибающий большую часть месторождения и имеющий перемычки. Кольцевая форма сети позволяет обеспечить бесперебойную подачу газа потребителям в случае выхода из строя одного из участков коллектора.
