Облегченные кирпичные стены
Облегченными называются стены, в которых несущие функции выполняет один, более прочный материал, а теплозащитные — другой, менее прочный и менее теплопроводный.
Облегченные кирпичные стены подразделяются на две группы. К стенам первой группы относятся:
• кладка с горизонтальными диафрагмами (рисунок 14, а) — продольные кирпичные стенки толщиной кирпича через 5 рядов кладки перевязывают горизонтальными рядами — диафрагмами Промежуток между наружными и внутренними верстами заполняют легким бетоном, шлаком или термовкладышами (готовыми камнями из легкого или ячеистого бетона). Высота кладки по условиям прочности может быть до 6 этажей, толщина 510-640 мм;
• анкерная кирпично-бетонная кладка (рисунок 14, в) — две параллельные стенки, между которыми уложен легкий бетон. Выпущенные внутрь кладки тычковые кирпичи (анкеры) связывают продольные стенки с бетоном. Высота таких стен по условиям прочности до 6 этажей, толщина 380-500 мм;
Рисунок 14 — Виды облегченных кладок
а — с трехрядными диафрагмами; б — колодцевые;
в — анкерная кирпично-бетонная; г — с воздушной прослойкой;
1 — легкий бетон или другой утеплитель; 2 — диафрагма из трех рядов кладки; 3 — растворная стяжка; 4 — колодец, заполненный утепляющим материалом; 5 — вертикальная диафрагма из тычковых кирпичей; 6 — наружная верста; 7 — анкеры из тычков кирпича; 8 — внутренняя верста; 9 — легкий бетон; 10 — воздушный зазор; 11 — перевязка тычками
• колодцевая кладка (рисунок 14, б) — две продольные стенки толщиной кирпича соединяются между собой вертикальными кирпичными диафрагмами, расположенными через 3-4 лотка по длине стены и расчленяющими стену на ряд колодцев. Эти колодцы заполняют в процессе кладки легким бетоном или шлаком. Через 5-6 рядов по высоте колодца укладывают растворную стяжку, препятствующую осадке утеплителя. Высота кладки до 5 этажей, толщина 510—560 мм;
• кладка с воздушной прослойкой (рисунок 14, г). Стена состоит из двух стенок, из которых внутренняя является несущей, а наружная толщиной в кирпича связывается с ней тычковыми рядами через каждые 4-5 ложковых рядов. Между стенами оставляют воздушную прослойку толщиной 50 мм, которая по теплозащитным свойствам равна кладке в кирпича. При таком конструктивном решении можно получить экономию до 20-25% кирпича и раствора. Толщина стены составляет 550 мм.
К стенам второй группы относятся кладки с утеплителем, состоящие из несущей части (кирпичной стены) и теплоизолирующей части в виде гипсовых, гипсошлаковых, пенобетонных и других панелей толщиной 80-100 мм (рисунок 15).
Панель устанавливают или вплотную к кладке на растворе, или «на относе», т.е. оставляют воздушную прослойку толщиной 20-40 мм, повышающую теплозащитные свойства стен. Панели опирают на железобетонные плиты перекрытия или специально выпущенные ряды кирпича.
Эта конструкция стены позволяет не производить внутреннее оштукатуривание стен, а окрашивать или оклеивать их обоями.
Рисунок 15 — Облегченная кирпичная стена с теплоизоляционной панелью
1 — кирпичная стена; 2 — перекрытия; 3 — маяк; 4 — анкер;
5 — оконный проем; 6 — теплоизоляционная панель;
Стены из мелких бетонных блоков и природного камня
Наряду с кирпичом широкое применение в качестве стенового материала получили керамические и легкобетонные мелкие блоки.
Пустотелые керамические камни (блоки) (рисунок 16) обладают меньшей теплопроводностью, чем кирпич, что позволяет уменьшить толщину наружных стен. Кроме того, объем таких камней вдвое превышает объем кирпича, что снижает трудоемкость кладки и дает экономию раствора. Наибольшее распространение получили семищелевые керамические камни. Их предпочтительней укладывать в стены тычком, так как при этом щели располагаются перпендикулярно тепловому потоку. В этом случае кладку выполняют по цепной перевязке. Если камни уложить ложком, пустоты будут расположены Параллельно тепловому потоку и в них может возникнуть циркуляция воздуха, снижающая теплозащитные свойства стены. Мелкие стеновые блоки изготовляют из ячеистых бетонов и применяют для кладки стен и перегородок. Их укладывают по однорядной системе перевязки, используя неполномерные блоки (трехчетвертные камни и половинки). Размер блоков 600 х 300 х 300 мм. Стены из таких блоков по сравнению с кирпичными отличаются пониженной теплопроводностью, меньшей прочностью и повышенным водопоглощением, что требует наружной облицовки или штукатурки.
Бетонные камни с несквозными вертикальными пустотами используют для возведения стен и перегородок. Для поперечной перевязки используют продольные половинки. Толщина бетонной стены 390, 590, 490 мм.
Природные камни пористой структуры (известняки-ракушечники, туф) предназначают для кладки стен отапливаемых зданий. Кладку из пиленых камней правильной формы 390 х 190 х 188 (288) мм и 490 х 240 х 188 мм. Кладка ведется по цепной или трехрядной системе перевязки. Стены имеют красивый внешний вид и не требуют оштукатуривания или облицовки.
Рисунок 16 — Стена из семищелевых керамических камней
Архитектурно-конструктивные элементы стен
Индивидуальный облик здания зависит от конструкции наружных стен, от расположения и размеров окон и других архитектурно-конструктивных элементов.
Цоколь — нижняя часть стены, расположенная непосредственно над фундаментом. Верхняя граница цоколя (кордон) всегда делается строго горизонтальной, при этом цоколь зрительно воспринимается как постамент (основание), на котором возведено здание. Цоколь в первую очередь подвергается атмосферным и механическим воздействиям, поэтому его выполняют из прочных долговечных материалов, стойких против атмосферных воздействий. Верх цоколя находится обычно на уровне пола первого этажа.
Цоколи зданий можно устраивать из бетонных фундаментных блоков, такой цоколь называется подрезным; из кирпича с расшивкой швов или оштукатуренного цементным раствором (нередко применяют добавку в виде гранитной крошки); из природного камня или плит из искусственных и природных материалов (рисунок 17).
Применение силикатного, пустотелого и легкого кирпича, легкобетонных камней для устройства цоколя допускается только выше горизонтальной гидроизоляции при условии облицовки на высоту 500-600 мм прочными влаго- и морозостойкими материалами.
Карниз — горизонтальный выступ из плоскости стены, предназначенный для отвода вод, Падающих на ограждающие конструкции здания. Верхний карниз называют венчающим (главным), он и придает зданию законченный вид. При небольших выступах карниза за поверхность стены (до 300 мм) его устраивают путем постепенного выпуска нескольких рядов кирпичей по 5-6 см в каждый ряд (рисунок 18, б). В массовом строительстве чаще всего применяются сборные железобетонные карнизы (рисунок 18, а).
Промежуточные карнизы, имеющие меньший выступ, устраивают обычно на уровне междуэтажных перекрытий и называют поясками, их обычно образуют выпуском кирпича.
Небольшие карнизы над окнами и дверями называют сандриками.
Часть стены, выходящая за кровлю, называется парапетом. Парапет обычно имеет высоту 0,5—1 м и может ограждать крышу по всему периметру, по двум или трем сторонам.
Треугольную стенку, закрывающую пространство чердака при двускатной крыше, называет фронтоном.
Проемы — отверстия в стенах для окон и дверей. Боковые и верхние плоскости проемов называют откосами (притолоками).

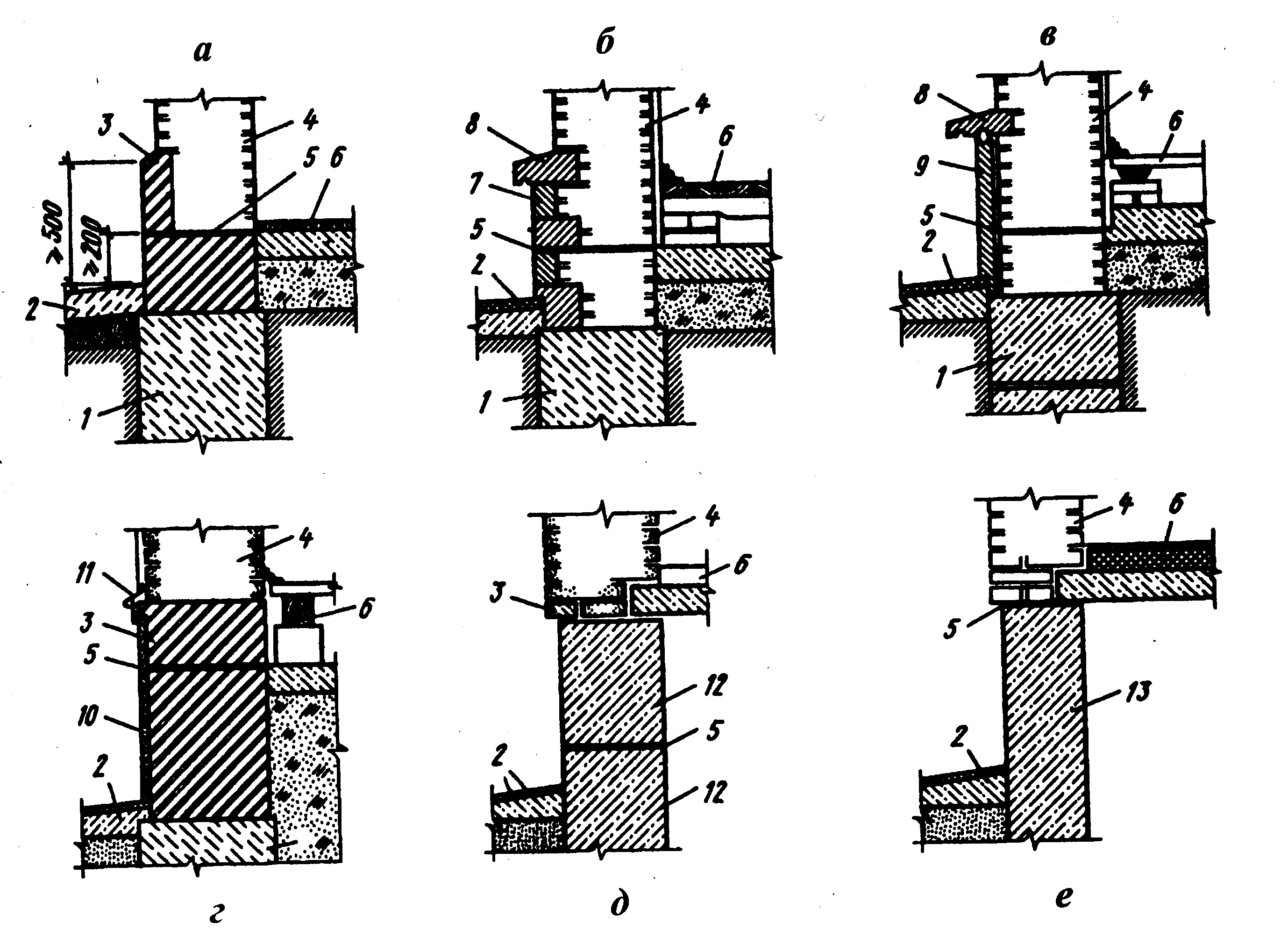

Рисунок 17 Типы конструкций цоколей
а — облицованный кирпичом; б — облицованный каменными блоками; в — то же плитами; г — оштукатуренный; д — из бетонных блоков вподрезку; е — из железобетонных панелей вподрезку;
1 — фундамент; 2 — отмостка; 3 — обожженный кирпич; 4 — стена;
5 — гидроизоляция; 6 — конструкция пола первого этажа; 7 — цокольные каменные блоки; 8 — бортовой цокольный камень; 9 — облицовочные плиты; 10 — штукатурка; 11 — кровельная сталь; 12 — бетонный блок;
13 — панель фундаментной стены
Рисунок 18 — Конструкции карнизов
1 — кобылка; 2 — скрутка; 3 — анкерная балка; 4 — карнизная плита; 5 — анкер
Простенок — участок стены, расположенный между проемами.
Четверть — прямоугольные выступы, закрывающие щели между откосами и устанавливаемыми в проем оконными или дверными коробками.
Перемычка — конструкция, перекрывающая проем сверху. Различают несущие перемычки, которые кроме собственного веса и массы вышерасположенной кладки воспринимают нагрузку от перекрытия. Опираются несущие перемычки на простенки не менее чем на 250 мм. Перемычки, воспринимающие нагрузку только от собственной массы и вышерасположенной стены, называются самонесущими, они опираются на простенки не менее 120 мм (рисунок 19).
Рисунок 19 — Сборные железобетонные перемычки
а, б — брусковые (тип Б); в — плитные (тип БП); г— балочные (тип БУ)
Важными конструктивными элементами, обогащающими архитектурно-композиционные решения зданий, являются балконы, лоджии, эркеры (рисунок 20, а, б, в).
Балкон — открытая площадка, выступающая за плоскость наружной стены и огражденная перилами. Несущая конструкция выполняется из железобетонных плит, защемленных с одной стороны в стене и прикрепленных сваркой к стальным анкерам, заделанным в стене, а также к плите перекрытия.
Лоджия — открытое с одной стороны помещение (ниша) на фасаде здания.
Эркер — остекленный выступ в наружной стене здания, позволяющий увеличить освещенность и инсоляцию помещений.

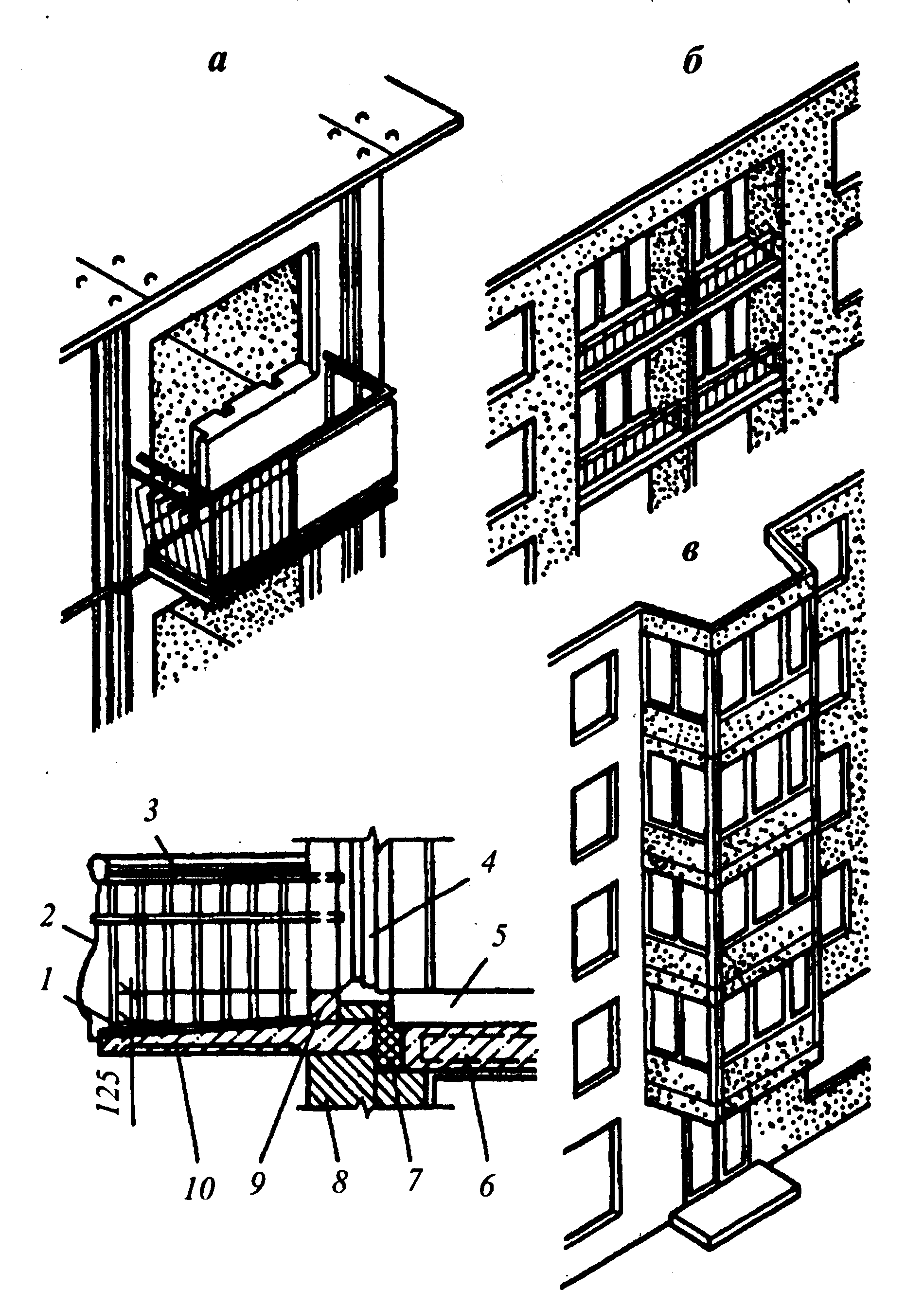

Рисунок 20 — Балконы, лоджии, эркеры
1 — пол балкона; 2 — ограждение балкона; 3 — поручень; 4 — дверь; 5 — пол; 6 — железобетонная плита перекрытия; 7 — теплоизоляция; 8 — стена; 9 — сборный порог; 10 — железобетонная балконная плита.
Нередко в стенах устраивают утолщения: пилястры — вертикальные выступы стен прямоугольного сечения, служащие для усиления простенка и повышения их устойчивости, такие выступы полукруглого сечения называются полуколоннами; изменения толщины стен по высоте обычно на уровне междуэтажных перекрытий производятся уступами с внутренней стороны и называются обрезами; уступы, образуемые изменением толщины стен по их длине, называются раскреповками.
Для естественной вытяжки воздуха из помещений кухонь, санитарных узлов и для отвода продуктов сгорания от газовых плит предназначены вентиляционные каналы.
